當前位置:線路板廠 >> 四層線路板 >> 4層阻抗沉金線路板
  • 4層阻抗線路板,4層阻抗沉金電路板
  • 產品名稱:

    4層阻抗沉金線路板

  • 產品規格:1200*860mm
  • 線寬線矩:3mil/3mil
  • 表面工藝:無鉛噴錫
  • 7

全國熱線

0755-23211432

產品詳情

  什么是阻抗線路板?

  4層阻抗沉金電路板指的是需要進行阻抗控制的4層沉金線路板。阻抗控制指在一高頻信號下,某一線路層對其參考層,其信號在傳輸中產生的“阻力”須控制在額定范圍,方可保證信號在傳輸過程中不失真。阻抗控制其實就是讓系統中每一個部份都具有相同的阻抗值 ,即稱為“阻抗”匹配。

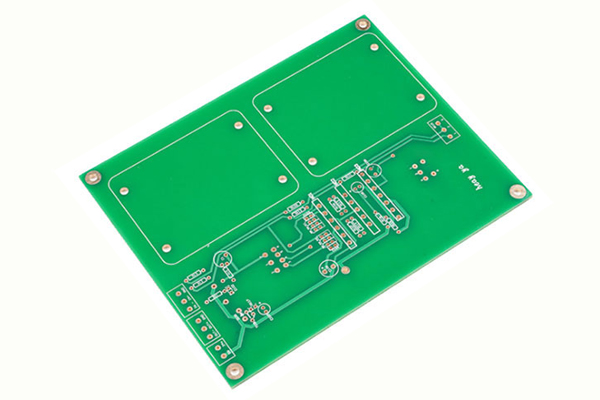

4層沉金阻抗線路板
4層沉金阻抗線路板(圖)


  4層沉金阻抗電路板制板流程

  ??開料→烤板→鉆孔→QC檢查→沉銅→QC檢查→內層線路→QC檢查→蝕刻→AOI檢查/QC檢查→棕化→壓合→打靶→鉆孔(二鉆)→QC檢查→除膠、沉銅→全板電鍍(一銅)→QC檢查→圖形轉移→QC檢查→圖形電鍍→中測試/AOI檢測→阻焊→QC檢查→文字→噴錫/OSP/化學沉金→IQC→銑邊/模沖→V-CUT→飛針測試/治具測試→FQC檢查→FQA抽查→包裝→入庫

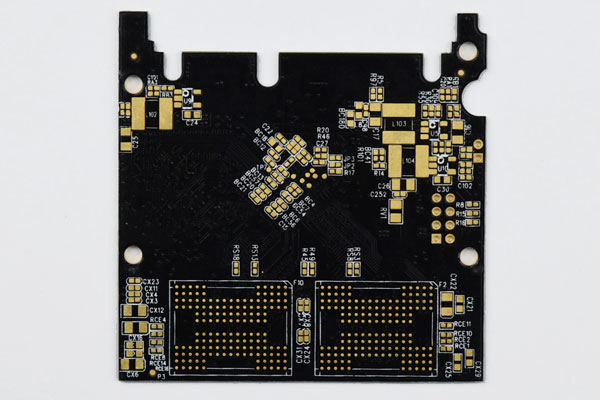

4層沉金阻抗電路板
4層沉金阻抗電路板(圖)


  ?4層阻抗沉金線路板產品特點:A級板材保證產品穩定性與抗干憂性,主要應用于通信、汽車、家電、醫療器械、LED照明、電腦周邊、GPS導航、模板模塊,機械設備,儀器儀表等行業。
