印刷電路板外形加工四大特殊技術

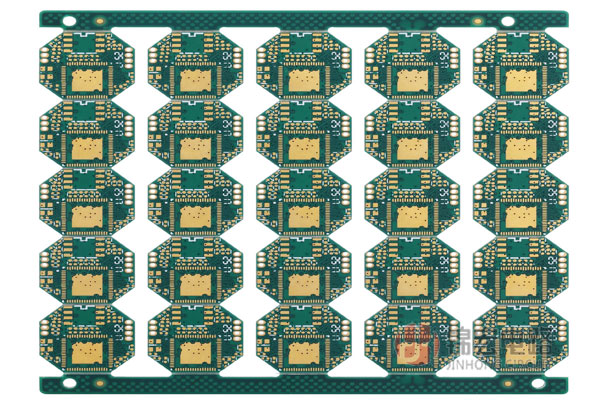

　　凡從事過印制電路板加工的朋友都深有體會，線路板外形加工是印制電路板過程中的難點之一，大多數線路板為矩形形狀，但也有些少數線路板外形特殊，下面讓我們一起來了解下印制線路板外形加工的幾個方法：

　　1、銑外形

　　利用數控銑床加工外形，需提供銑外形數據以及相應管位孔文件，這些數據均由編程人員提供，由于線路板拼板間距不可能很大，一般為3mm左右，因此銑刀直徑一般為3mm。先在銑床墊板上鉆管位孔，用銷釘將印制板與銑床墊板固定后，再用銑外形數據銑外形;

　　2、沖外形

　　利用沖床沖切外形，需使用模具，并且模具上管位釘與印制板的管位孔相對應，一般選擇φ3.0mm左右的孔作管位孔;

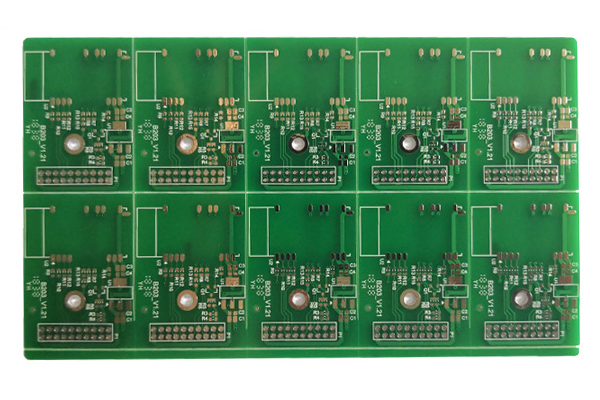

　　3、開"V"槽

　　利用"V"槽切割機沿線路板設計的"V"槽線將印制板切割成彼此相連的幾部分;

　　4、鉆外形

　　利用鉆床沿外形線處鉆孔。通常開"V"槽與鉆外形只作加工的輔助手段。
