　　什么是工控線路板?

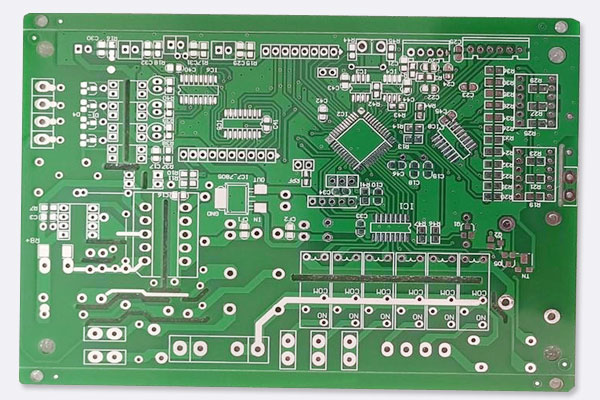

　　工控電路板是工業控制專用的線路板，是指針對某種特殊功能性專門設計的板子，底層電路做好后預留IO，工控PCB板完成后在板子預留位置輸入輸出接上相應器件，達到自己理想的功能。

　　錦宏電路工控pcb板定制能力：

　　1、表面工藝：噴錫、電鍍鎳/金、化學鎳/金等、OSP、金手指等。

　　2、PCB層數Layer 1-20層

　　3、最大加工面積單面/雙面板850x650mm

　　4、板厚0.3mm-3.2mm、最小線寬0.10mm、最小線距0.10mm、常用基材：FR-4、鋁基板、高頻板

　　5、最小成品孔徑e 0.2mm、最小焊盤直徑0.5mm、基材銅箔厚度：0.5oz 1oz 2oz 3oz

　　6、金屬化孔孔徑公差≤Ф0.8　±0.05mm>Ф0.8±0.10mm、孔位差±0.05mm

　　7、絕緣電阻>1014Ω(常態)、孔電阻≤300uΩ、抗電強度≥1.6Kv/mm、抗剝強度1.5v/mm、阻焊劑硬度>5H、熱沖擊288℃10sec

　　8、可焊性235℃3s在內濕潤翹曲度board Twist<0.01mm/mm離子清潔度<1.56微克/cm2

　　9、客供資料方式：GERBER文件、POWERPCB文件、PROTEL文件、PADS2005文件、AUTOCAD文件、ORCAD文件、菲林、樣板等。
