拿實物線路板如何還原工作原理圖

　　我們可以按原理圖來設計電路板，那么有實物電路板，沒有電路圖沒有原理圖，在這種情況下如果還原線路板的工作原理呢?就是如何還原電路原理圖?

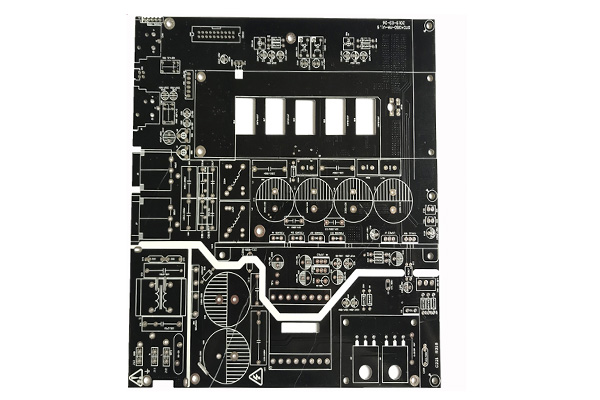

　　對于一些小的實物，在我們沒有圖紙時，我們需要根據實物畫出線路板原理圖，有以下幾點：

　　1，我們根據實物來定位幾個大的元器件，如變壓器，晶體管，集成電路，從選擇的基準件各引腳來畫圖，可減少出錯。

　　2.若印制線路板上標有元件序號(如VD870、R330、C466等)，由于這些序號有特定的規則，英文字母后首位阿拉伯數字相同的元件屬同一功能單元，因此畫圖時應巧加利用。正確區分同一功能單元的元器件，是畫圖布局的基礎。

　　3.如果印制線路板上未標出元器件的序號，為便于分析與校對電路，最好自己給元器件編號。PCB制造廠在設計印制板排列元器件時，為使銅箔走線最短，一般把同一功能單元的元器件相對集中布置。找到某單元起核心作用的器件后，只要順藤摸瓜就能找到同一功能單元的其它元件。

　　4.正確區分印制線路板的地線、電源線和信號線。以電源電路為例，電源變壓器次級所接整流管的負端為電源正極，與地線之間一般均接有大容量濾波電容，該電容外 殼有極性標志。也可從三端穩壓器引腳找出電源線和地線。工廠在印制PCB板布線時，為防止自激、抗干擾，一般把地線銅箔設置得最寬(高頻電路則常有大面積接地銅 箔)，電源線銅箔次之，信號線銅箔最窄。此外，在既有模擬電路又有數字電路的電子產品中，印制板上往往將各自的地線分開，形成獨立的接地網，這也可作為識 別判斷的依據。

　　5.為避免元器件引腳連線過多使電路圖的布線交叉穿插，導致所畫的圖雜亂無章，電源和地線可大量使用端子標注與接地符號。如果元器件較多，還可將各單元電路分開畫出，然后組合在一起。

　　6.我們一般按多種顏色區分，用彩筆將地線、電源線、信號線、元器件分別按不同色畫出在草圖上。修改時，逐步加深顏色，使圖紙直觀醒目，以便分析電路。

　　7.熟練掌握一些單元電路的基本組成形式和經典畫法，如整流橋、穩壓電路和運放、數字集成電路等。先將這些單元電路直接畫出，形成電路圖的框架，可提高畫圖效率。

　　8.畫原理圖時，我們盡可能地找到類似產品的電路圖做參考，會起事半功倍的作用。
