怎么合理安排時鐘pcb電路板的位置

發布時間:2021年05月20日  點擊次數:

  pcb電路板是以絕緣板為基材用來代替以往裝置電子元器件的底盤的,隨著我國的迅速發展,現在pcb電路板已經在行業中發展的很好了。

  pcb電路板布局的基本原則如下:

  1合理安排時鐘電路的位置。

  2考慮電路元器件在高頻工作條件下的分布參數,所有元器件應當在雙面電路板上均勻、整齊、緊湊地排列,盡量減少和縮短各元器件之間的引線長度。

  3模擬電路應與數字電路隔開。消除數字信號對模擬信號易的干擾。

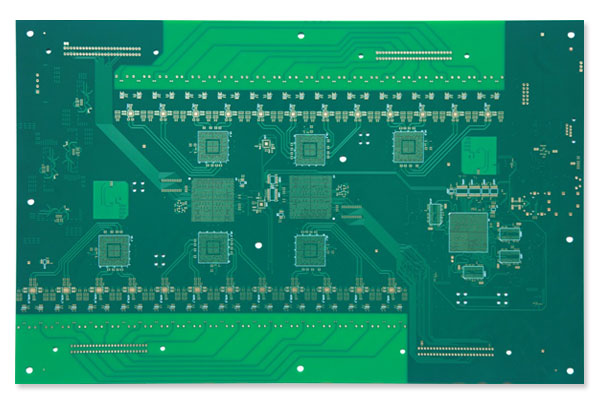

時鐘pcb電路板,時鐘pcb板,時鐘pcb線路板

  在pcb電路板出現之前,電子元件之間的互連都是依靠電線直接連接而組成完整的線路。在當代,電路面包板只是作為有效的實驗工具而存在,而pcb電路板在電子工業中已經成了占據了統治的地位。

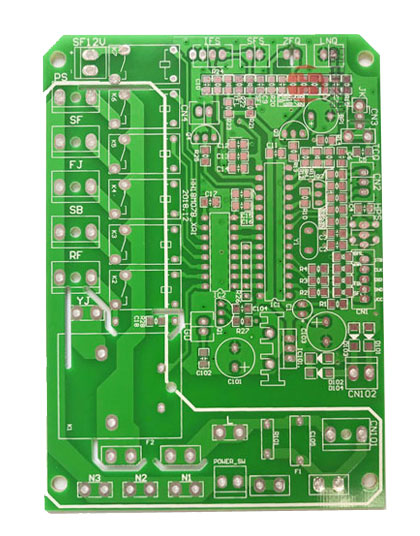

  在基本的PCB上,零件集中在其中一面,導線則集中在另一面上。因為導線只出現在其中一面,所以這種PCB叫作單面板(Single-sided)。因為單面板在設計線路上有許多嚴格的限制(因為只有一面,布線間不能交叉而必須繞獨自的路徑),所以只有早期的電路才使用這類的板子。
