pcb設計注意事項

　　隨著電子行業的迅速發展，普通單雙面PCB板已經遠遠滿足不了市場需求，多層PCB板的出現正好解決了這方面問題，隨著多層線路板精密度越來越高，PCB設計對布局的要求也越來越嚴格，布局基本上決定了布線的大致走向和結構、電源和地平面的分割，以及對噪聲和EMI的控制情況，因而PCB設計的性能好壞在很大程度上取決于布局是否合理，pcb設計師在布局上花費的時間和精力也很多，預布局—前仿真—再布局—優化，這些過程大概占整個項目設計時間的50%，甚至更多。下面由錦宏電路的小編來給大家講講pcb設計注意事項：

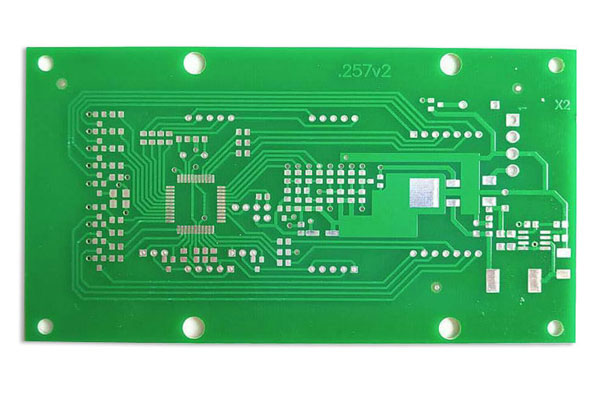

　　實際電路板設計過程中需要考慮的問題很多，如散熱、機械性能及一些特殊電路的擺放問題，具體的布局準則根據實際應用而定。

　　布局首先要從了解系統電路原理圖開始，必須在各個電路中劃分?jǐn)?shù)字、模擬、混合數字/模擬元器件(可查看芯片資料)，并注意各IC芯片電源和信號引腳的定位。

　　根據電路中各部分所占的比重，初步劃分?jǐn)?shù)字電路、模擬電路在PCB上的布線區域，讓數字元器件、模擬元器件及其相應布線盡量遠離并限定在各自的布線區域內。區域劃分完畢后，就可以進行元器件的放置，一般順序是是混合型器件—模擬元器件—數字元器件—旁路電容。

　　數?；旌显骷欢ㄒ胖迷跀?shù)字信號區域和模擬信號區域的交界之處，并注意正確的方向，即數字信號和模擬信號引腳朝向各自的布線區域;純數字或模擬元器件一定要放置在各自規定的范圍之內;晶振電路盡量靠近其驅動器件。

　　對噪聲敏感的器件要遠離高頻信號布線，同時，像參考電壓Uref之類對噪聲比較敏感的信號也要遠離易產生高噪聲的元器件。

　　數字元器件一般情況下盡量集中放置，可以減小線長，降低噪聲。但如果是有時序要求限制的信號布線，則需要根據線長和結構進行布局的調整，具體應該通過仿真來確定。旁路電容需要盡量靠近芯片電源引腳放置，尤其是高頻電容，在電源接口附近可以放置大容量(如47uF)的電容，以保持電源穩定，降低低頻噪聲的干擾。
