PCB設計中,特殊器件的布局要求

發布時間:2020年02月28日  點擊次數:

  PCB器件布局不是一件隨心所欲的事,它有一定的規則需要大家遵守。除了通用要求外,一些特殊的器件也會有不同的布局要求。

  壓接器件的布局要求

  1)彎/公、彎/母壓接器件面的周圍3mm不得有高于3mm的元器件,周圍1.5mm不得有任何焊接器件;在壓接器件的反面距離壓接器件的插針孔中心2.5mm范圍內不得有任何元器件。

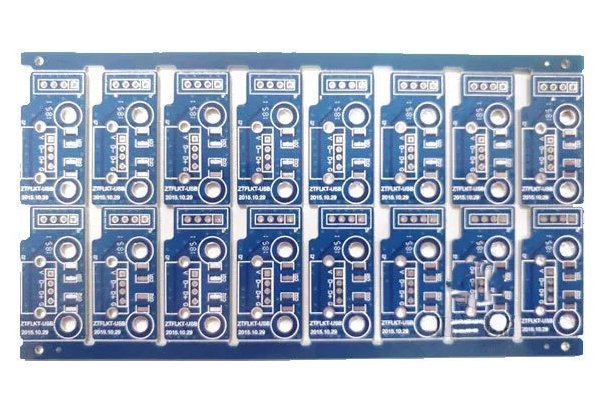

PCB器件,線路板特殊器件,電路板器件




  2)直/公、直/母壓接器件周圍1mm不得有任何元器件; 對直/公、直/母壓接器件其背面需安裝護套時,距離護套邊緣1mm范圍內不得布置任何元器件,不安裝護套時距離壓接孔2.5mm范圍內不得布置任何元器件。

  3)歐式連接器配合使用的接地連接器的帶電插拔座,長針前端6.5mm禁布,短針2.0mm禁布。

  4)2mmFB電源單PIN插針的長針,對應單板插座前端8mm禁布。
