PCB加工烤板的作用是什么?

發布時間:2022年04月14日  點擊次數:

  在進行PCB加工制程前是需要對PCB電路板進行烘烤處理的,也就是我們常說的PCB烤板,烘烤PCB板的作用主要是為了去除線路板從外界環境所吸附的多余水分,當然,除此之外烤板后也可以增加PCB加工時的焊接效果;接下來就讓我們來了解一下PCB烤板的詳細信息吧。

  PCB烤板是指對PCB電路板進行加溫烘烤,一般是在PCB加工前進行,烤板的過程為,將需要烘烤的PCB板放入到PCB烤箱內,并設置好烘烤的時間和溫度即可,一般烤板溫度不應該超過PCB板的TG點,通常是在100℃~125℃以內,因為水在超過100℃的時候就會變成水蒸氣,所以,100℃以上的溫度已經足夠烘干PCB板內的水氣了,而PCB板的烘烤時間一般為1~2個小時,具體烘烤時間需要根據PCB板的儲存時間和儲存環境來決定;

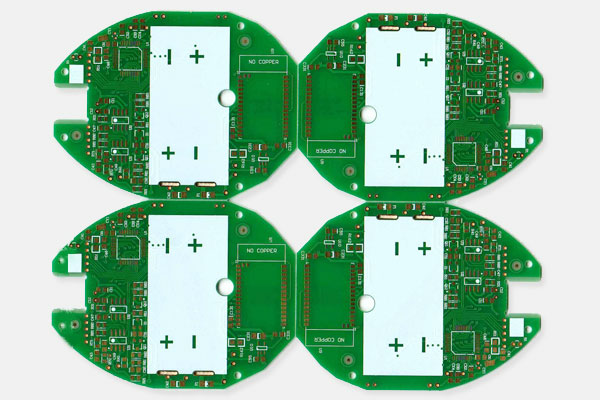

PCB加工,電路板加工,線路板加工



  根據PCB板烘烤的行業規范來看如果PCB生產日期在兩個月以內的話,在進行加工前需要進行1個小時的120±5℃溫度烘烤,如果PCB生產日期在2~6個月以內則需要進行2個小時的烘烤,其烘烤溫度為120±5℃,而如果PCB板在超過生產日期6個月以上的時間,加工前則需要以120±5℃的溫度烘烤4個小時,如果PCB板超過保質期的話就沒有烤板的必要了,應該直接做報廢處理;

  經過較長儲存的PCB板在進行PCBA加工時都需要對板子進行烘烤,烤板的好處在于可以將PCB板內的水分烘干,避免在加工時出現PCB爆板等焊接缺陷問題,減少板子維修率,同時烘烤后也會消除PCB板的內應力,減少PCB板變形的風險;烤板后也有一點瑕疵,就會可能會導致PCB板變色影響外觀,但是并不影響功能使用。

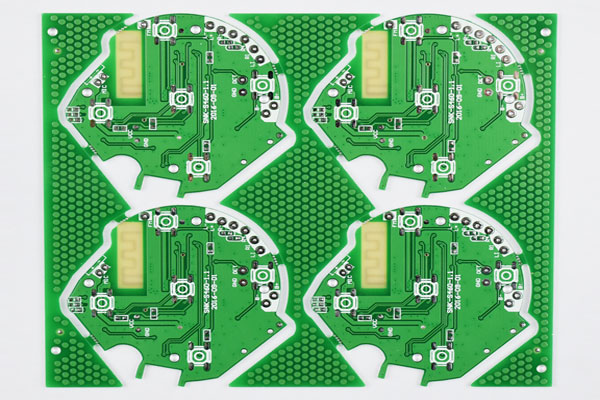

電子線路板生產
深圳線路板工廠地址:深圳市寶安區沙井街道辦向興路中熙工業園 i 棟
江西線路板工廠地址:江西省吉安市遂川縣工業園東區金鑫通科技產業園4棟廠房
聯系電話:0755-23211432   在線QQ報價:2503489988(賀先生)
郵箱:cs@jinhongpcb.com
全國服務熱線:186-1705-9487

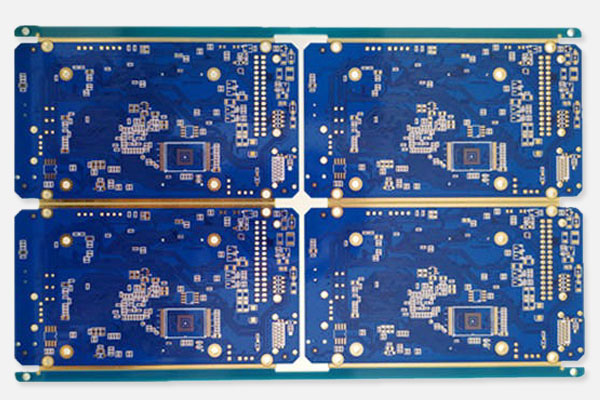

單面線路板生產
