HDI線路板的一階,二階和三階如何區(qū)分
發(fā)布時間:2022年04月02日 點擊次數(shù):

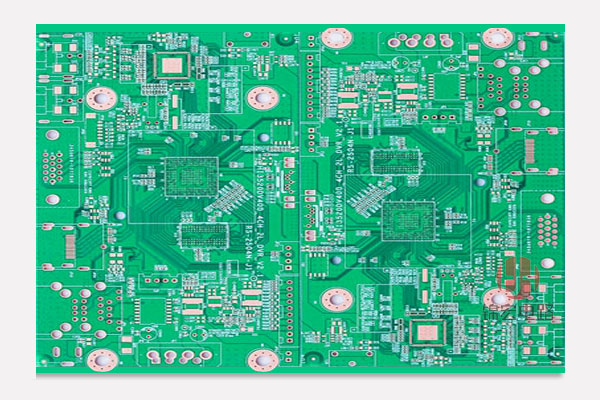

一階HDI線路板相對簡單,易于控制。二階工序開始麻煩,其中一個原因是對位的問題,另一原因是打孔和鍍銅。二階設計有很多種,首先各階的位置是交錯的,需要連接下一個相鄰層,導線連接在中間層,相當于兩個一階HDI。其次是兩個一階孔重疊,二階是通過疊加的方式來實現(xiàn)的。加工兩個一階孔,有許多工藝點需要特別控制。第三種方法是從外層直接鉆孔到第三層(或n-2層)。這個工藝過程和前面有很大差別,鉆孔更困難。
說明如下:
六層板的一階和二階需要激光打孔,即HDI板。
六層一階的HDI板指的是盲孔:1到2層,2到5層,5到6層,其中1到2層,5到6層需用激光打孔機。
六層二階的HDI板說的是盲孔:1到2層,2到3層,3到4層,4到5層,5到6層,即需用2次激光器打孔。先鉆3到4層的埋孔,再壓合2到5層,再鉆2到3層、4到5層的激光器孔,再次壓合1到6層,再鉆1到2層、5到6層激光打孔機。最后一步才能鉆通孔,可以看出,二階HDI板被壓了兩次,激光鉆了兩次。
此外,二階HDI板還可分為錯孔二階HDI板和疊孔二階HDI板。錯孔二階HDI板是指盲孔1到2層和2到3層交錯排列,而疊孔二階HDI板是指盲孔1到2層和2到3層疊放在一起,例如:盲孔:1到3層、3到4層、4到6層。
