什么是多層PCB沉錫?多層線路板沉錫的優缺點是什么?-錦宏電路

發布時間:2020年04月15日  點擊次數:

一、什么是PCB線路板沉錫工藝

  PCB沉錫是指為有利于SMT與芯片封裝而特別設計的在銅面上以化學方式沉積錫金金屬鍍層,是取代Pb-Sn合金鍍層制程的一種綠色環保新工藝,已廣泛使用與電子產品(如線路板)與五金件、裝飾品等表面處理。

二、PCB沉錫工藝的優點

  1、在155℃下烘烤4小時(即相當于存放一年),或者經過8天的高溫高濕試驗(45℃、相對濕度93%)或經三次回流焊后任具有優良的可焊性:

  2、沉錫層光滑、平整、致密,比電鍍錫難形成銅錫金屬互化物,無錫須;

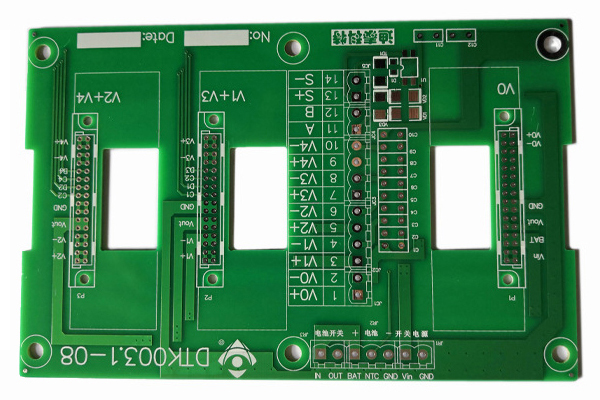

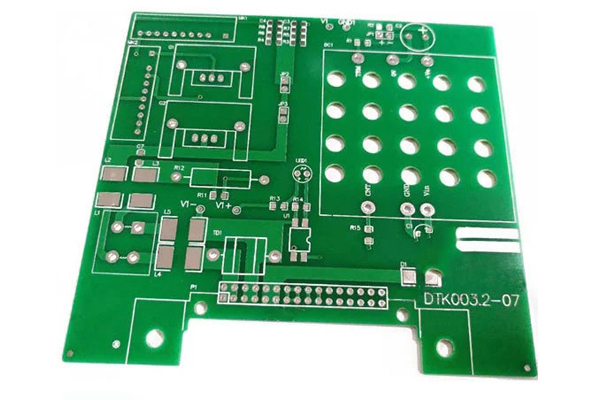

多層PCB沉錫,多層線路板沉錫


  3、PCB沉錫層的厚度可達0.8-1.5um,可耐多次無鉛焊沖擊;

  4、溶液穩定,工藝簡單,可通過分析補充而連續使用,無需換缸;

  5、既適用于垂直工藝也適用于水平工藝。

  6、沉錫成本遠低于沉鎳金,與熱風整平相當;

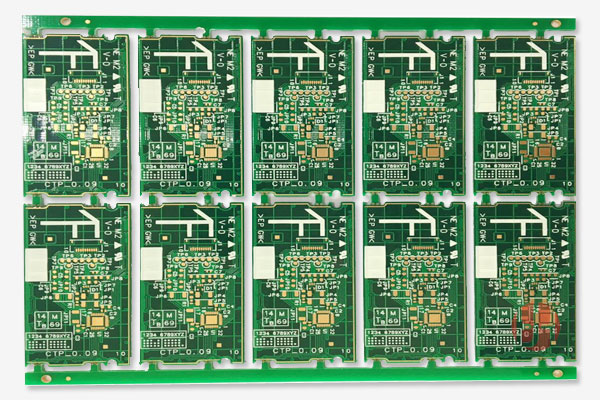

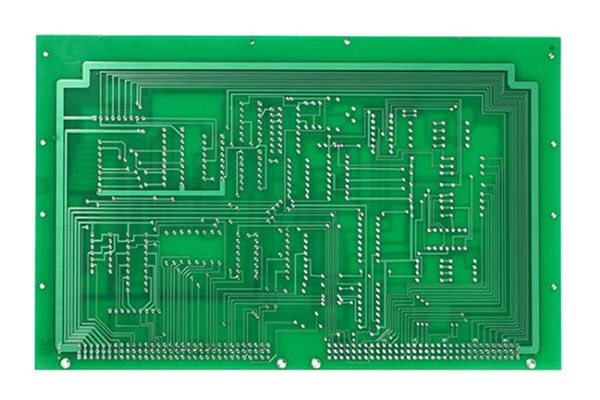

多層電路板優缺點,沉錫多層PCB生產


  7、對于噴錫易短路的高精密板有明顯的技術優勢,適用于細線高精密IC封裝的硬板和柔性板;

  8、適用于表面封裝(SMT)或壓合安裝工藝;

  9、無鉛無氟,對環境沒有污染,而且免費回收廢液;

三、PCB沉錫的缺點

  1、需要很好的存儲條件,最好不要大于6個月,以控制錫須的成長。

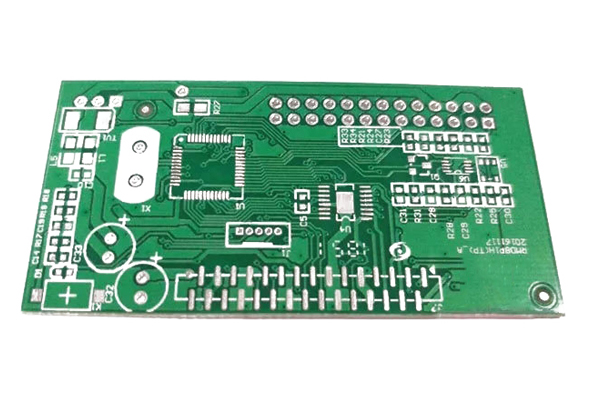

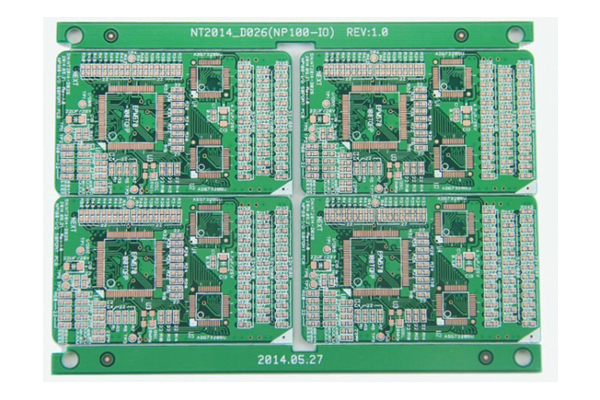

多層電路板的優缺點,沉錫多層PCB制作




  2、不適合接觸開關的設計。

  3、生產工藝上對阻焊膜工藝要求比較高,不然會導致阻焊膜脫落。

  4、多次焊接的時候,最好用N2氣保護,電測也是問題。

  以上就是PCB線路板沉錫的工藝介紹,希望能給大家?guī)?lái)幫助!
